Principais características do carboneto cimentado

O carboneto cimentado ocupa uma posição importante na formação de metal, moldagem por injeção de plástico, fabricação de vidro e desenho de arame devido à sua excelente durabilidade, precisão e versatilidade. A qualidade do carboneto cimentado afeta diretamente a eficiência da produção e a vida útil do serviço. As três principais características do carboneto cimentado são as seguintes:

1. Densidade

A densidade de carboneto cimentado varia amplamente, a partir de cerca de 5,5g/cm³ Para ligas à base de TIC para cerca de 15,4g/cm³ Para ligas baseadas em WC de baixo cobalto. O carboneto cimentado sinterizado geralmente tem alguma porosidade residual, portanto o valor de densidade medido é ligeiramente menor que o valor teórico. Para o carboneto cimentado de tungstênio-cimentado, sua densidade depende primeiro do conteúdo de cobalto. Quanto maior o conteúdo de cobalto, menor a densidade. Além disso, inclusões de grafite, poros e impurezas estrangeiras reduzirão ligeiramente a densidade da liga, enquanto a grande presença de η A fase na liga causará um ligeiro aumento na densidade. Quando o η A fase é grave, sua densidade pode exceder o valor teórico.

Para ligas de titânio-tungstênio-cobalto, sua densidade está intimamente relacionada ao conteúdo de carboneto de titânio e cobalto. À medida que o conteúdo do carboneto de titânio ou cobalto aumenta, a densidade da liga diminui.

2. DRUSTE

Devido à grande quantidade de carbonetos rígidos em carboneto cimentado, sua dureza é muito maior que a do aço de alta velocidade. A dureza do carboneto cimentado para o corte é geralmente HRA88 ~ 93, e a dureza do carboneto cimentado YT é HRA89 ~ 94. Quanto maior o conteúdo do cobalto do ligante em carboneto cimentado (menor o conteúdo dos carbonetos de fase dura), menor a dureza da liga.

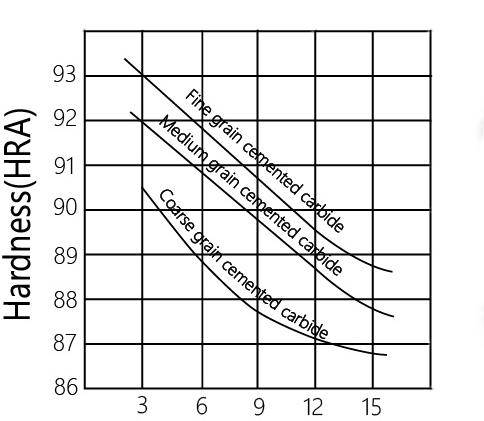

Relação entre dureza da liga WC-Co, conteúdo de cobalto e tamanho de grão de carboneto de tungstênio

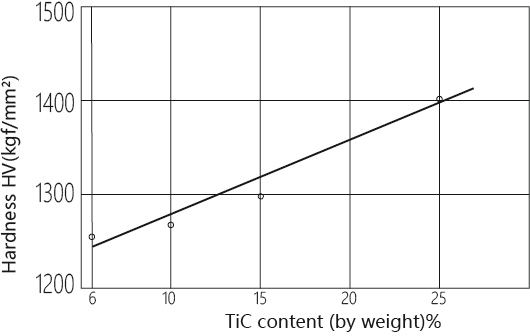

Relação entre dureza e teor de tique da liga WC-TIC-Co contendo co9%

A ferramenta é geralmente submetida a tensão de flexão durante o corte, portanto a força de flexão é geralmente usada para representar as características de força do carboneto cimentado. A resistência à flexão do carboneto cimentado de grão grosso é muito menor que o de aço de alta velocidade. Até a liga YG8 de maior resistência (σBB = 1500MPa) tem uma força de flexão de apenas cerca da metade da do aço de alta velocidade W18CR4V. No entanto, a resistência à flexão do carboneto cimentado de grão fino é maior que o de aço de alta velocidade, mas não possui ductilidade significativa, por isso exibe um fenômeno de colapso.

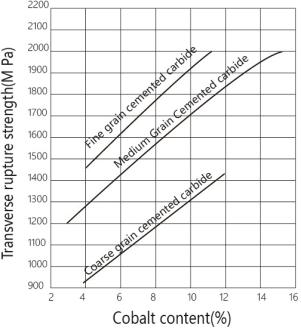

Relação entre força de flexão de carboneto cimentado e conteúdo de cobalto

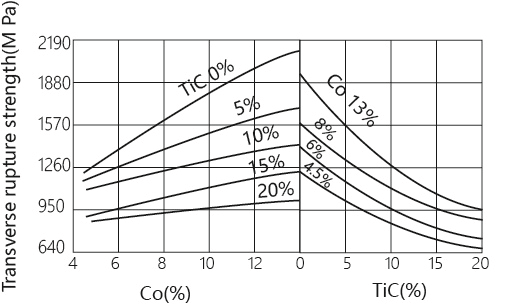

Influência de conteúdo de tique e CO na força de flexão da liga WC-TIC-Co
